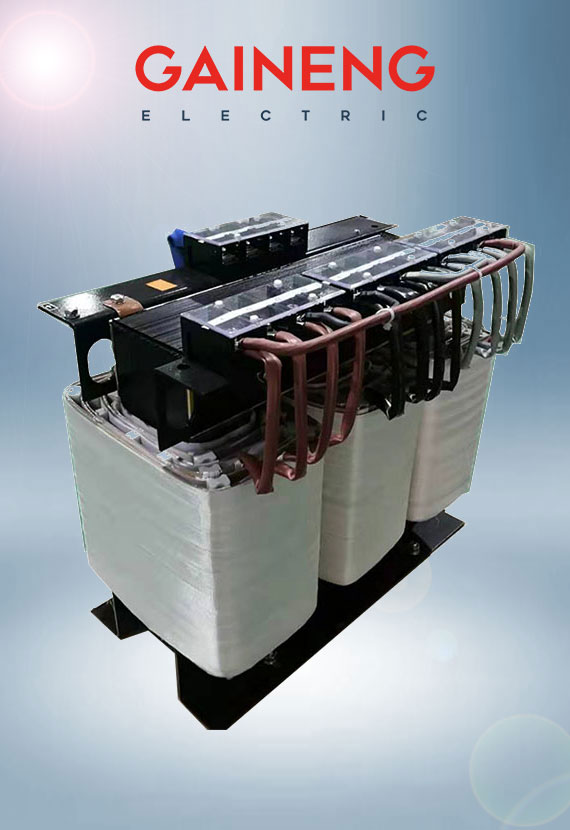

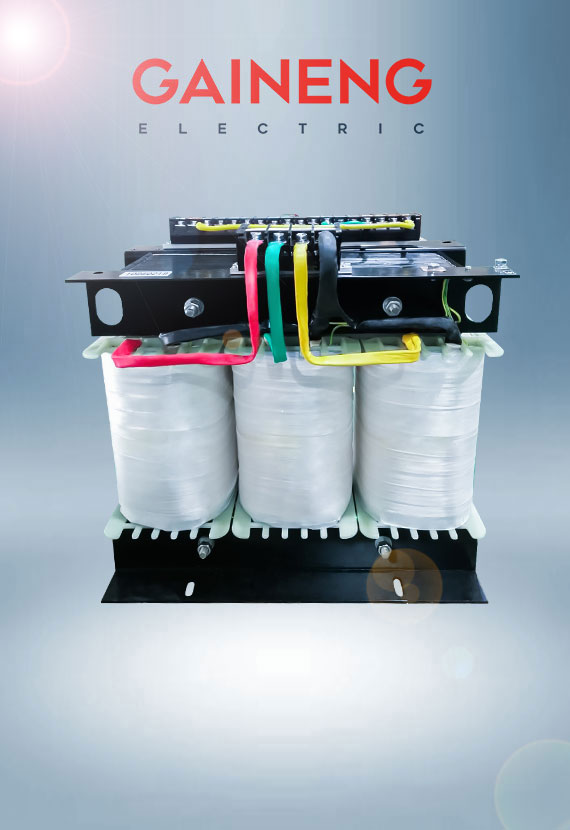

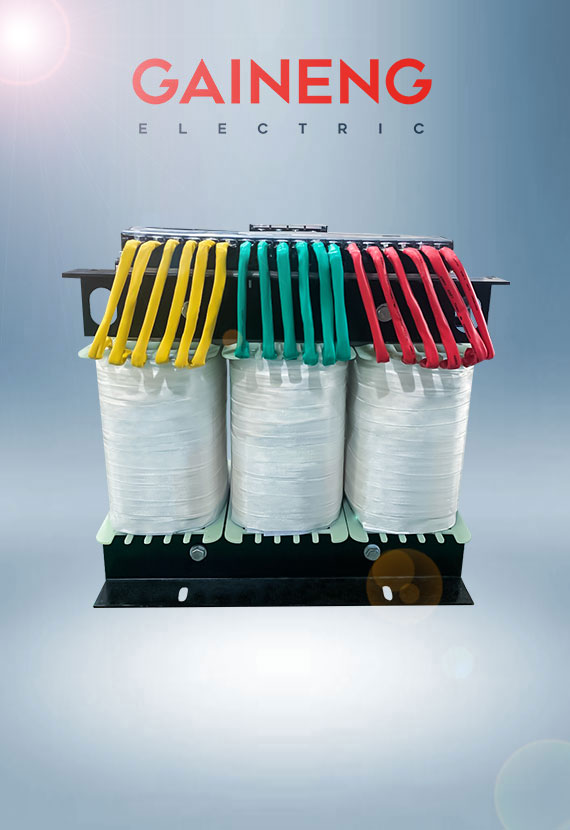

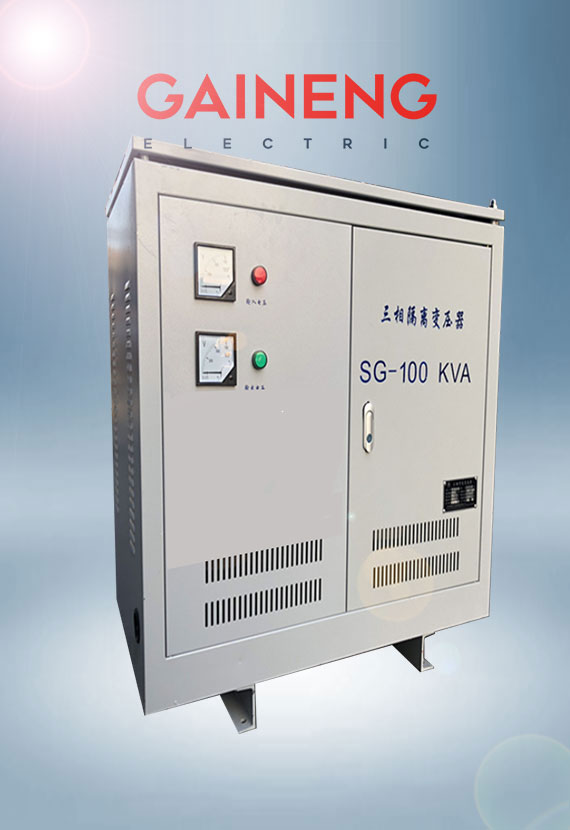

SG 100KVA三相干式變壓器

SG三相干式變壓器 (三相隔離變壓器)適用于交流50-60Hz,電壓等級至0.69KV的電氣設備作為電源之用,上海蓋能作為干式變壓器生產廠家，設計生產的100KVA三相干式變壓器采用優質硅鋼片和全新設計理念，具有防噪，防潮，防霉等優點，其絕緣等級:F,耐高溫。公司還提供其它容量 0.5KVA~800KVA的三相干式變壓器。抽頭繞組的所有輸入輸出電壓、接線組別和容量可根據用戶要求設計生產。輸入輸出電壓可根據客戶需求設計,可另配機箱.開關等電氣設備。SG系列三相隔離變壓器采用優質材料和先進技術，具有防潮、維修方便的優點，可廣泛用于國外（美國，日本，澳洲，印度悉尼，朝鮮，越南等）機床設備，機床設備，伺服電機，數控機床，磨床，建筑工地，船，碼頭，工礦隧道，電焊機，加熱設備，加工設備，實驗室，生產工廠等（幫助這些設備達到電壓變換，轉換）。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

SG三相干式變壓器規格型號及安裝尺寸

規格	輸入電壓	輸出電壓	不帶機箱尺寸(cm)/ 重量(kg)	帶機箱尺寸(cm)/重量(kg)
SG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根據客戶要求訂制	380V 220V 210V 208V 110V 36V 可根據客戶要求訂制	30×15×25/35	45×25×30/56
SG-6KVA			30×16×25/40	45×25×30/64
SG-7KVA			35×15×30/45	50×25×35/80
SG-8KVA			35×16×30/55	50×25×35/80
SG-10KVA			42×21×42/90	60×32×65/130
SG-15KVA			52×24×52/135	70×35×77/185
SG-20KVA			52×24×52/180	70×35×77/220
SG-30KVA			55×28×65/220	80×40×87/260
SG-40KVA			61×30×65/265	90×50×95/320
SG-50KVA			61×30×65/295	90×50×95/360
SG-60KVA			70×32×66/370	100×50×105/440
SG-80KVA			70×32×67/450	100×50×105/530
SG-100KVA			75×35×68/490	100×50×105/570
SG-120KVA			75×35×68	100×50×105/600
SG-150KVA			85×37×68	120×65×115/690
SG-180KVA			95×45×83	120×65×115/930
SG-200KVA			95×45×83	120×65×115/1010
SG-250KVA			95×45×83	120×65×115/1180
SG-300KVA			105×45×95	120×70×125/1450
SG-320KVA			105×45×95	130×50×135/1490
SG-350KVA			105×45×95	130×50×135/1600
SG-400KVA			115×55×105	140×60×145/1700

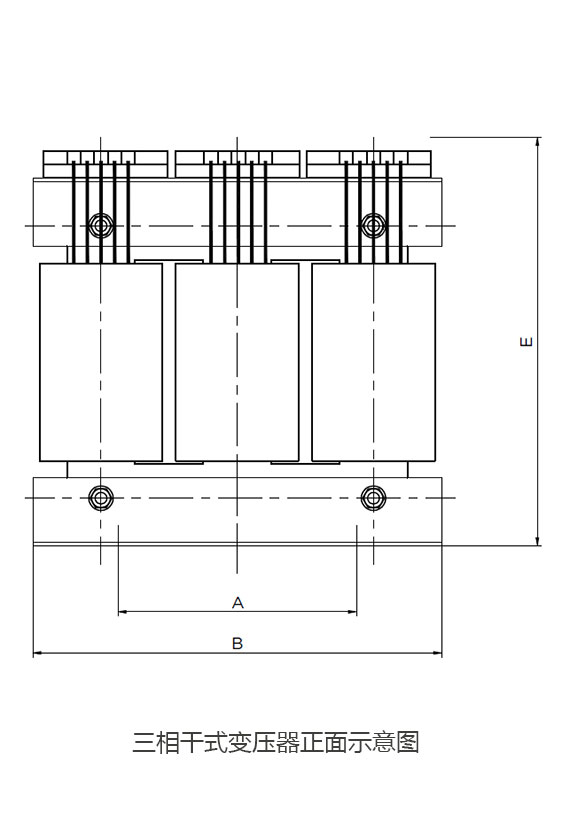

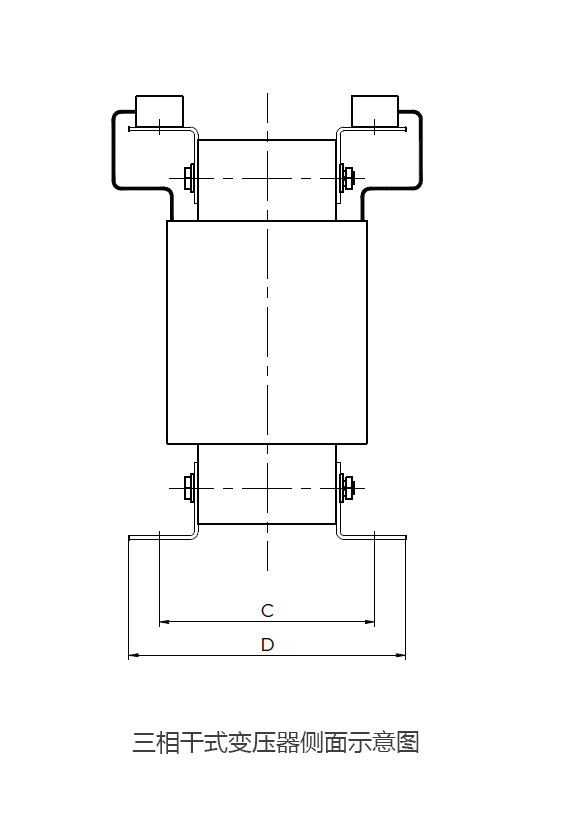

*標注尺寸參考左圖圖紙

*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的三相干式變壓器三相隔離變壓器。

SG三相干式變壓器國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

三相干式變壓器|三相隔離變壓器

三相干式隔離變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，保護機器產生的發熱和絕緣材料的壽命減少。特別適合進口設備使用（380V 進→220V出、380V進→任何電壓輸出、220V進→任何電壓輸出）規格1KVA～1000KVA之間，SG、DG系列干式隔離變壓器廣泛適用于交流50～60HZ，輸入、輸出電壓不超過500V的各種三相供電場合。廣泛適用于交流50、60HZ，輸入、輸出電壓不超過500V的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。

產品優點：采用優質冷軋硅鋼片疊裝；采用特殊制作工藝，有效降低了運行時的震動和噪聲；以及采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器更加節能、更加寧靜。節能低噪線圈留有通風槽，空氣流動暢通，有效降低線圈溫度。

三相干式變壓器材料說明：

①鐵芯：采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用合適之材料，使變壓器性能設計達到佳。（常規材料為全新優質硅鋼片）。

②線材：采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。

③絕緣材料：采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

④絕緣材料接線端子排：小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。

⑤鐵腳：主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（白）、表面陽極處理（黑色）等環保電鍍可供選擇。

三相干式變壓器產品參數：

相數三相 500VA－800KVA

輸入電壓 1φ 380V/220V/110V 1￠/3φ220V/380V/690V

輸出電壓 1140V 660V 380V 220V 200V 127V 110V 100V 48V 36V 24V 12V 6.3V

輸出電壓準確性 ±1%

電壓變動率 ≤1.5%

輸出波形失真度無失真（與輸入波形比較）

絕緣等級 F級、H級、HC級可供選擇（常規為H級）耐溫 180°

工作效率自耦式≥99% 感應式（隔離式） ≥95%

適用頻率 50/60Hz

聯接方式 Y/△任益組合（自耦/隔離變壓器）

過載能力允許超過1.2倍額定負載工作4小時（可長期滿載）

噪聲 ≤35dB（一公尺內）

溫升 ≤60℃

絕緣電阻 ≥150MΩ

抗電強度 3000VAC/1min

設計壽命 25年

工作環境溫度 -20～+45℃/+65據選配材料而定

濕度 ≤95%RH不結露

工作場所無腐蝕性氣體及導電粉塵

安規標準產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準

冷卻方式干式風冷

備貨情況 380V/220V 200V 10~100KVA常規標準機型均備有現貨，所有規格均以標準化生產，價格合理。

三相干式變壓器使用條件:

1*海拔高度不超過1000m；

2*溫度 +45℃/+65℃ (適用于戶內式變壓器)

3*溫度 -30℃(適用于戶外式變壓器)；

4*日平均氣溫 +35℃/+65℃(據選配材料而定）；

5*年平均氣溫 +25℃；

6*環境溫度：-20℃-45℃/+65℃；

7*相對濕：≤90%;

8*電源電壓波形近似于正弦波；

9*多相電源電壓應近似對稱。

三相干式變壓器適用范圍：

醫療機械設備、CNC電腦鑼、SMT設備、PCB鉆孔機、激光切割機、沖孔加工機、數控車床、印刷機器、自動插件機、自動流水線、鐳射切割機、實驗室設備、塑膠射出成型機、電子設備、整流裝置、全廠變壓

三相干式變壓器購買須知：

用戶在購買產品時，請明確以下幾點：

1、變壓器的基本型號、規格、容量及數量；

2、變壓器的初、次級電壓；

3、提供次級電壓時**再提供各輸出電壓的容量分配；

4 、外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。

5、收到產品簽收前一定要看產品是否屬實,有無損壞,如發現異常請拒收或是聯系賣家

注：用戶如有特殊要求，本公司可以代為設計制造。
