UPS隔離變壓器型號規格
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸(cm)/
重量(kg)
|
帶機箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|
*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的ups隔離變壓器，通信基站隔離變壓器，數據中心工頻隔離變壓器。
|
UPS隔離變壓器國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|

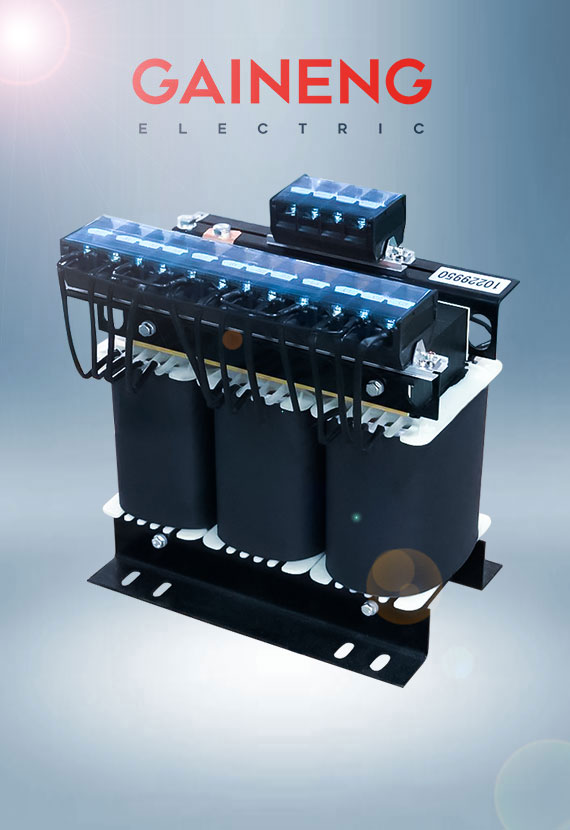

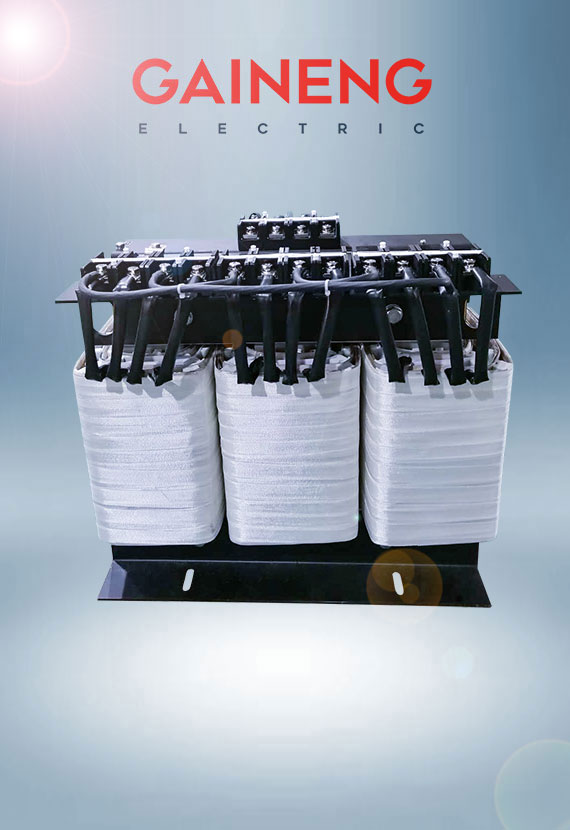

什么是UPS隔離變壓器
UPS專用隔離變壓器系列產品專為UPS電氣隔離需要而設計，治理非線性負載的電流畸變影響到交流電源的正常工作及對電網產生的污染，起到凈化電網及去除諧波保護UPS正常工作的作用。
本系列UPS隔離變壓器具有高導磁、低損耗、噪聲小、溫度低、抗輻射性和無毒性、免維護、高環保等特點；該專用變壓器輸入高阻抗，空間效率及電能轉換效率高，完美匹配UPS電源、EPS電源、變頻電源（CFP)等。上海蓋能電氣有限公司設計和生產的隔離變壓器廣泛應用于逆變電源，如：不間斷電源（UPS），應急電源（EPS）、變頻電源（CFP)等。UPS、EPS專用變壓器的漏抗值、接線方法、電壓值等均可按要求訂制。
什么情況下UPS不間斷電源需要隔離變壓器
1.ups電源輸入12擁整流必須配置隔離變壓器；
2.輸出DC／AC全橋逆變器需要隔離變壓器;
3.配電系統零-地電位差超過要求時需要加隔離變壓器;
4.配電系統零-地電位差超過要求時需要加隔離變壓器;
5.配電系統零-地電位差超過要求時需要加隔離變壓器;
ups隔離變壓器的作用
1、降低零地電壓，優化UPS末端供電網絡
UPS的逆變輸出安裝隔離變壓器可以隔離輸入和輸出之間的電氣連接，從而有效地降低輸出的零地電壓。由于UPS隔離變壓器的副邊繞組采用Y型接法，中性點接地后產生新的零線，從而達到降低零地電壓的目的。事實上，HP、IBM、SUN的小型機因為要保證精密的計算能力與高可靠的數據處理傳輸能力，都會對零地電壓有極高的要求，加裝隔離變壓器可以徹底解決因為零地電壓偏高所造成的一些問題。
2、濾除負載端諧波，提高供電質量
隔離變壓器本身具有電感特性，輸出隔離變壓器可以濾除負載端的大量低次諧波，減少高頻干擾，并可以使高次諧波大幅度衰減。采用電源隔離變壓器，可以有效地抑制竄入交流電源中的噪聲干擾，提高設備的電磁兼容性。
3、增強過載短路保護能力，保護負載與UPS主機
由于其自身的特性，隔離變壓器是UPS中工作最為穩定的器件。UPS在正常工作過程中，如果遇到大的短路電流變壓器會產生反向電動勢，延緩短路電流對負載以及逆變器的沖擊破壞，具有保護負載與UPS主機的作用。
4、“通交流阻直流”，UPS故障時保護負載
