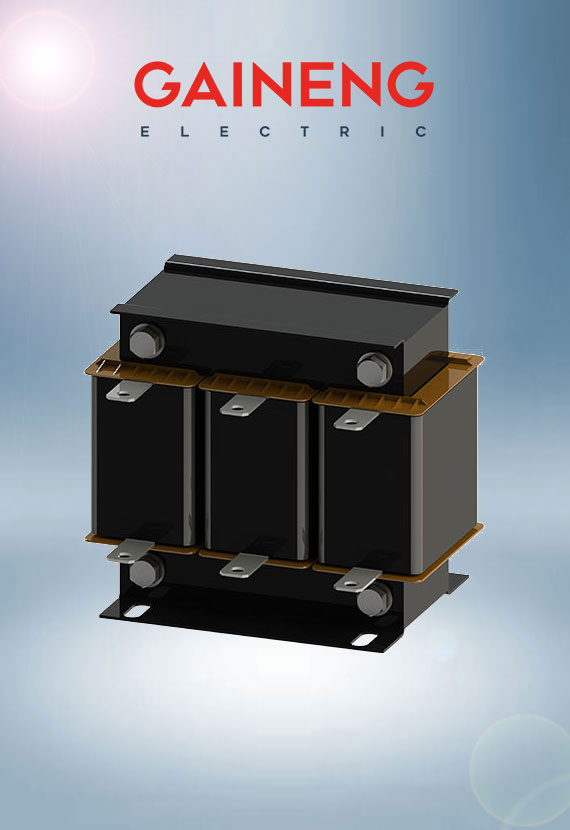

上海蓋能電氣設計生產的CKSG串聯電抗器適用于400V、600V系統低壓無功補償柜，該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器容量和電感量根據用戶的電容器匹配。電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求誰生產，我們將根據客戶需求進行專業價格報價。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

CKSG串聯電抗器型號參數

型號：匹配電容器容量(KVA)：電抗器容量(KVA)：電感量(mH)：

CKSG-0.45/0.4-6% 7.5 0.45 3*5.159

CKSG-0.6/0.4-6% 10 0.6 3*3.886

CKSG-0.72/0.4-6% 12 0.72 3*3.217

CKSG-0.84/0.4-6% 14 0.84 3*2.771

CKSG-0.9/0.4-6% 15 0.9 3*2.580

CKSG-1.2/0.4-6% 20 1.2 3*1.943

CKSG-1.44/0.4-6% 24 1.44 3*1.624

CKSG-1.5/0.4-6% 25 1.5 3*1.561

CKSG-1.8/0.4-6% 30 1.8 3*1.274

CKSG-1.92/0.4-6% 32 1.92 3*1.210

CKSG-2.4/0.4-6% 40 2.4 3*0.955

CKSG-2.7/0.4-6% 45 2.7 3*0.860

CKSG-3.6/0.4-6% 60 3.6 3*0.637

CKSG-4.32/0.4-6% 72 4.32 3*0.541

CKSG-4.8/0.4-6% 80 4.8 3*0.484

CKSG-5.4/0.4-6% 90 5.4 3*0.414

CKSG-6/0.4-6% 100 6.0 3*0.382

CKSG-7.2/0.4-6% 120 7.2 3*0.318

CKSG串聯電抗器執行標準

GB 10229-1988，

GB 6450-1986，

GB 1094-1996

CKSG串聯電抗器的應用越來越廣，但是由于整流電源被使用在各種不同的電氣環境，若不采取恰當?shù)谋Ｗo(hù)措施，就會影響整流電源及負載運行的穩定性和可靠性。實踐證明，串聯電抗器適當選配電抗器與整流電源配套使用，可以有效地防止因操作交流進線開關而產生的過電壓和浪涌電流對它的沖擊，降低電流脈動系數，確保電流連續，串聯電抗器防止整流電源產生環流，同時亦可以減少整流電源產生的諧波對電網的污染，并可提高整流電源的功率因數。因此探討與整流電源配套用如何正確選擇串聯電抗器是十分必要的。

串聯電抗器在低壓配電系統中產生諧波的負荷容量與變壓器容量之比大于15%，無功補償電容回路就要一定電抗率的電抗器，大多數諧波源負荷，一般是6脈整流，主要為5、7、11、13 次諧波，選擇電抗率為4.5%—7%，若選擇電抗率為6%的電抗器，諧振頻率為204Hz，抑制5次諧波效果好，但對3次諧波放大也比較明顯，若選擇電抗率為4.5%的電抗器，諧振頻率為235 Hz，抑制5次諧波效果好，但對3次諧波有輕微放大，即抑制5次以上的諧波又兼顧減小對3次諧波的放大，因此這種選擇也是較適宜的。在低壓配電系統中，若三次諧波為主，選用電抗率為12%—14%的電抗器，諧振頻率為141～134Hz。

低壓配電系統中串聯電抗器的電抗器率呢？產生諧波的負荷容量SH 與變壓器容量ST 之比低于15%，系統諧波很小，只是限制合閘涌流時，則選擇p=0.5%～1%即可滿足要求。
