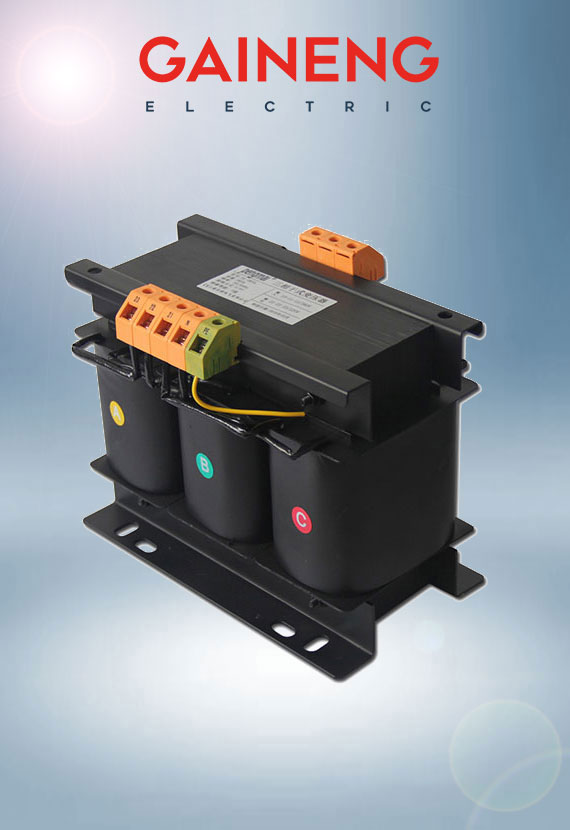

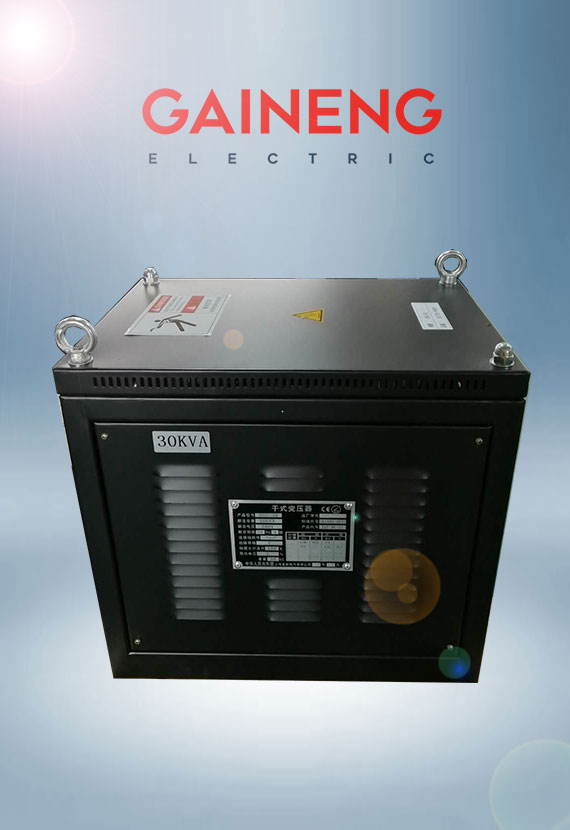

三相干式隔離變壓器

三相干式隔離變壓器廣泛適用于交流50Hz至60Hz，電壓690V以下的電路中，產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置(一般為±5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。三相干式隔離變壓器屬于安全電源，一般用來機器維修保養用，起保護、防雷、濾波作用。隔離變壓器原邊和副邊電壓可根據要求訂制。隔離變壓器的輸出端跟輸入端是完全"斷路"隔離的。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

SG三相干式隔離變壓器規格型號及安裝尺寸

規 格	輸入電壓	輸出電壓	不帶機箱尺寸/ 重量	帶機箱尺寸/重量
SG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根據客戶要求訂制	380V 220V 210V 208V 110V 36V 可根據客戶要求訂制	30×15×25/35	45×25×30/56
SG-6KVA			30×16×25/40	45×25×30/64
SG-7KVA			35×15×30/45	50×25×35/80
SG-8KVA			35×16×30/55	50×25×35/80
SG-10KVA			42×21×42/90	60×32×65/130
SG-15KVA			52×24×52/135	70×35×77/185
SG-20KVA			52×24×52/180	70×35×77/220
SG-30KVA			55×28×65/220	80×40×87/260
SG-40KVA			61×30×65/265	90×50×95/320
SG-50KVA			61×30×65/295	90×50×95/360
SG-60KVA			70×32×66/370	100×50×105/440
SG-80KVA			70×32×67/450	100×50×105/530
SG-100KVA			75×35×68/490	100×50×105/570
SG-120KVA			75×35×68	100×50×105/600
SG-150KVA			85×37×68	120×65×115/690
SG-180KVA			95×45×83	120×65×115/930
SG-200KVA			95×45×83	120×65×115/1010
SG-250KVA			95×45×83	120×65×115/1180
SG-300KVA			105×45×95	120×70×125/1450
SG-320KVA			105×45×95	130×50×135/1490
SG-350KVA			105×45×95	130×50×135/1600
SG-400KVA			115×55×105	140×60×145/1700

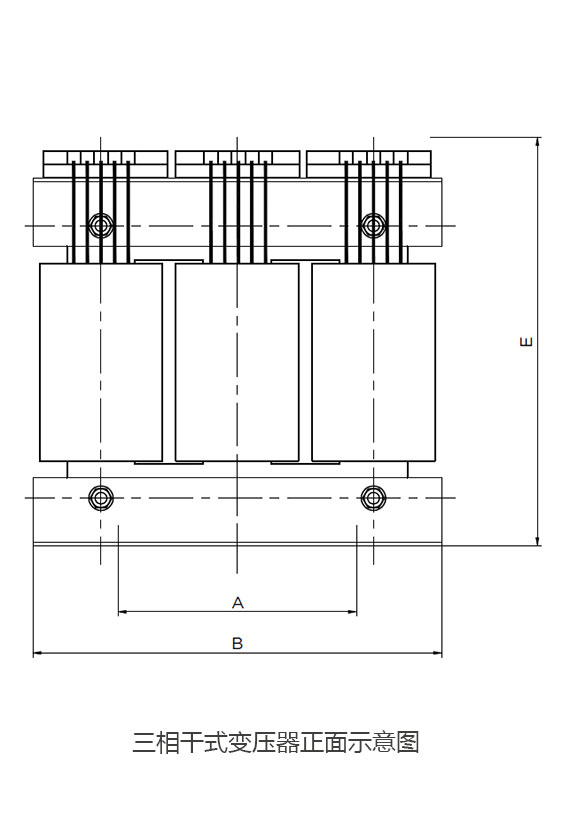

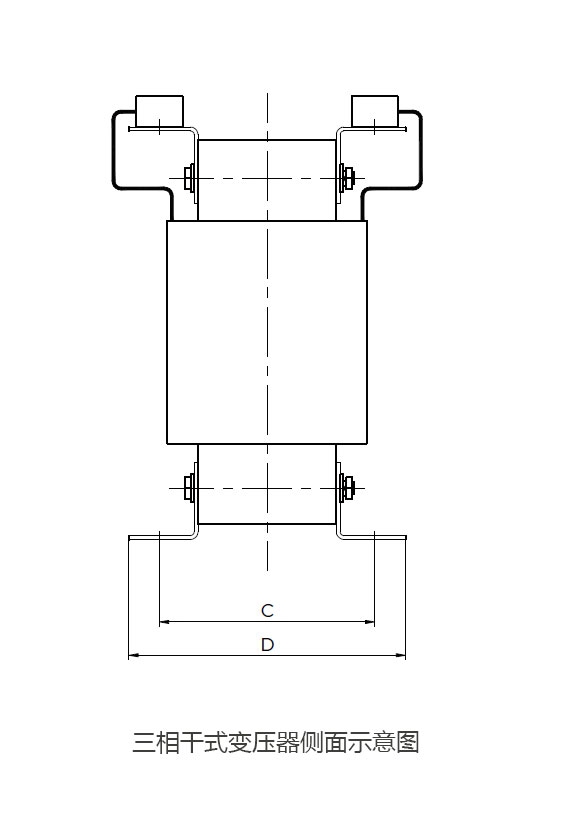

*標注尺寸參考左圖圖紙

*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的三相干式隔離變壓器。

三相干式隔離變壓器國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

三相干式隔離變壓器技術指標
1、輸入額定電壓:三相380V或單相380V或單相220V
2、工作頻率:50Hz-60Hz
3、效率:≥95%
4、溫升:<60
5、波形畸變:<0.1%
6、高壓測試:2500V，1分鐘無擊穿
7、絕緣電阻:繞阻對地絕緣電阻 ≥500M歐;初級對次級絕緣電阻 ≥500M歐
三相干式隔離變壓器優點
1、高度隔離;
2、N-G性能良好;
3、高度共模干擾抑制;
4、將△轉換為Y或Y至△;
5、電壓抽頭容易轉換;
6、按用戶的特殊性能要求設計。
三相干式隔離變壓器使用條件
1、適用海拔高度:≤5000m
2、環境溫度:-15℃~+45℃
3、相對濕度:≤90%
4、安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
